Ови кварови имају обрасце, а већина се дијагностикује за 30 минута или мање. Овај водич је структуриран око тога како решавање проблема заправо функционише: почевши од онога што можете да видите на екрану, а затим идете уназад до узрока. Било да одржаватекомерцијални ЛЦД екраниу малопродаји, покретању панела на јавним киосцима или отклањању грешака у уграђеном хардверу током развоја, дијагностички процес је исти.
Брза референца за симптоме
Користите ову табелу као свој први филтер. Више узрока може изазвати исти симптом, па га третирајте као почетни правац, а не као коначни одговор.
| Симптом | Највероватнији узрок | Прва акција |
|---|---|---|
| Потпуно таман екран, без позадинског осветљења | Нестанак струје или прегорео осигурач | Измерите улазни напон на пиновима модула |
| Екран укључен, али веома пригушен | Деградација позадинског осветљења или неисправан ЛЕД низ | Тестирајте коло позадинског осветљења независно |
| Слаба слика видљива само уз батеријску лампу | Квар позадинског осветљења - панел је функционалан | Прегледајте ЛЕД траке и коло драјвера |
| Екран који трепери или трепери | Лабав тракасти кабл или нестабилан напон напајања | Поново поставите све конекторе; проверите таласање напајања |
| Вертикалне или хоризонталне линије преко екрана | Напукнута подлога или квар ИЦ драјвера | Визуелни преглед; заменити таблу драјвера |
| Кодирани знакови или знакови који недостају | Неподударање протокола или грешка у фирмверу | Проверите подешавања комуникације у складу са подацима |
| Бели екран без садржаја | Грешка иницијализације или губитак сигнала | Проверите конфигурацију протокола; потврдите време ресетовања |
| Трајна слика духа или урезана{0}} | Статичка слика на панелу за старење је предугачка | Поверцицле; покрените тестни образац -освежавања пиксела |
| Унос додиром се не региструје | Оштећен додирни кабл или оштећен фирмвер | Проверите тракасти кабл; ре-контролор додира блица |
| Насумична ресетовања или циклус напајања | Напонски скок или недовољан капацитет струје | Измерите снабдевање осцилоскопом; додати заштиту од пренапона |
Шта заправо узрокује кварове ЛЦД модула?
Деградација позадинског осветљења
Позадинско осветљење је најчешћи квар једне{0}}компоненте у ЛЦД модулима. ЛЕД низови се постепено затамњују током свог радног века - произвођачи квалификују производеЈЕДЕЦ стандарди за испитивање поузданости полупроводника, а називни век трајања значајно варира између панела -потрошачке и индустријске{1}} класе. Увек погледајте спецификацију вашег специфичног модула за његов номинални радни век у вашим условима рада, а не генеричку цифру у индустрији.
Екран са ослабљеним позадинским осветљењем и даље пролази електричне провере. Панел ради - само не може да произведе читљиву слику при нормалном амбијенталном светлу. Ако екран изгледа прихватљиво у мрачној просторији, али постаје скоро невидљив под јаким канцеларијским осветљењем или на отвореном, позадинско осветљење је прва ствар коју треба тестирати.
⚠ Уобичајена грешка:компензујући затамњење позадинског осветљења гурањем осветљености до максимума. Ово убрзава хабање ЛЕД диода и скраћује преостали корисни век већ-деградиране компоненте. Одабиром хардвера са одговарајућим простором за осветљење од почетка избегавате проблем у потпуности - погледајте шта разликујеЛЦД модули комерцијалног{0}}класаод алтернатива за потрошаче{0}}
Проблеми са конектором и каблом
Тракасти каблови, зебра конектори и лемни спојеви деградирају под утицајем вибрација, термичких циклуса и сталног савијања. Режим квара је скоро увек испрекидан: трепери у одређеним оријентацијама, испуштени сегменти екрана под вибрацијом или екран који ради при покретању, али не ради на радној температури. Поновно постављање сваког конектора пре наручивања делова решава значајан део притужби на терену уз нулту цену.
Енвиронментал Стрес
Хладно успорава реакцију течних кристала; топлота убрзава старење поларизатора и раслојавање лепка; влага кородира електроде изнутра, стварајући недостајуће сегменте екрана који се постепено погоршавају током недеља. Увек наведите за најгоре-услове, а не за просечне. За примене у захтевним окружењима,интегрисана решења ЛЦД екрана са одговарајућим оценама животне срединевреди проценити пре постављања, а не након неуспеха на терену.
⚠ Уобичајена грешка:тестирање екрана у лабораторијским условима и под претпоставком да ће исто радити на отвореном, у хладном складишту или у близини извора влаге - без провере да ли оцењена ИП класа и температурни опсег модула заиста одговарају окружењу примене.
Проблеми са напајањем и кварови драјвера
Напонски скокови узрокују тренутно оштећење управљачког склопа. Мрешкање напајања - Шум наизменичне струје на шини једносмерне струје - узрокује суптилније, кумулативно оштећење: насумична ресетовања, шум слике и скраћени век ЛЕД-а. Консултујте таблицу података вашег модула за његов максимални дозвољени напон таласања; не постоји универзални праг који се примењује на све типове панела.
Грешке у фирмверу и неусклађености протокола су посебна категорија која убедљиво опонаша квар хардвера. Бели екран или кодирани излаз након замене плоче или ажурирања софтвера је често грешка у конфигурацији, а не покварени панел. Ова разлика је важна кадаупоређујући формате ЛЦД и ЛЕД трака- различите технологије имају различита понашања протокола и потписе грешака.
Дијагностички процес у шест-корак
Прорадите кроз ове по реду. Зауставите се чим идентификујете грешку - непотребне замене губе време и уведите нове променљиве.
Корак 1 - Визуелна провера пре укључивања-.Потражите пукотине, кондензацију иза панела, трагове изгорелости на ПЦБ-у и померене или савијене тракасте каблове. Ако нађете физичку штету, немојте укључивати струју. Кратки спој може проузроковати каскадно оштећење које је далеко скупље од првобитне грешке.
Корак 2 - Проверите улазни напон.Користите мултиметар на пиновима за напајање модула. Типични називни напони за ТФТ панеле су 3,3В, 5В или 12В - проверите свој технички лист. Очитавање више од 5% изван спецификације захтева истрагу. За повремене грешке, додајте осцилоскоп да проверите таласање напајања у односу на дозвољену спецификацију у таблици са подацима.
Корак 3 - Изолујте позадинско осветљење.У мрачној просторији, осветлите батеријском лампом површину панела под углом. Ако можете да уочите бледу слику, панел је функционалан и само позадинско осветљење није успело. Овај појединачни тест елиминише половину дијагностичког стабла за мање од 10 секунди - и подједнако добро функционише наЛЦД екрани у формату бар{0}као на стандардним правоугаоним панелима.
Корак 4 - Методично мењајте каблове и плоче.Учитајте познати{0}}добар образац за тестирање. Замените тракасти кабл провереном радном јединицом. Ако квар прати кабл, проблем је кабл. Ако остане са таблом, табла је следећа. Прво замените најјефтинији, најприступачнији део.
Корак 5 - Проверите комуникациони протокол.Бели екран или искривљени излаз након замене плоче је скоро увек грешка у конфигурацији. Проверите брзину преноса (УАРТ), СПИ режим (ЦПОЛ/ЦПХА) или И2Ц адресу у односу на таблицу са подацима. Овај корак хвата несразмеран удео грешакаокружења за приказ киоскагде се модули замењују на терену, често из некомплетне документације.
Корак 6 - Поновите услове поља на клупи.Екран који ради у лабораторији, али не успе у примени, скоро увек има основни узрок топлоте или вибрације. Конектор који је маргинални на 22 степена може се потпуно отворити на 55 степени. Примените контролисану топлоту током тестирања на клупи - грешка која се појављује изнад одређене температуре идентификује топлотно ширење као механизам директно.
Поправити или заменити? Оквир за одлучивање
Поправка има смисла кадагрешка је локализована на једну заменљиву компоненту - кабл, низ позадинског осветљења, ажурирање фирмвера - модул је део система где проналажење замене укључује значајан застој или редизајн, а цена поправке је очигледно мања од нове јединице.
Замена има више смисла кадавише симптома се појављује истовремено. Пригушено позадинско осветљење, истрошеност конектора и појављивање двоструких слика заједно су поуздан показатељ краја радног века, а не једна грешка која се може поправити. Замена такође има смисла када тренутни модул нуди боље спецификације - већу осветљеност, ширу радну температуру, бољу заштиту од уласка - што би смањило будуће оптерећење одржавања.
Пре него што се посветите било ком путу, прорадите кроз ових пет питања:
- Да ли је ово први квар јединице или је отказао раније?
- Да ли је грешка ограничена на једну, заменљиву компоненту?
- Да ли укупна цена поправке - делова, рада и застоја - остаје јасно испод цене замене?
- Да ли ће поправљена јединица реално трајати кроз преостале потребе система за сервисирање?
- Да ли тренутна замена нуди значајно боље спецификације за ову апликацију?

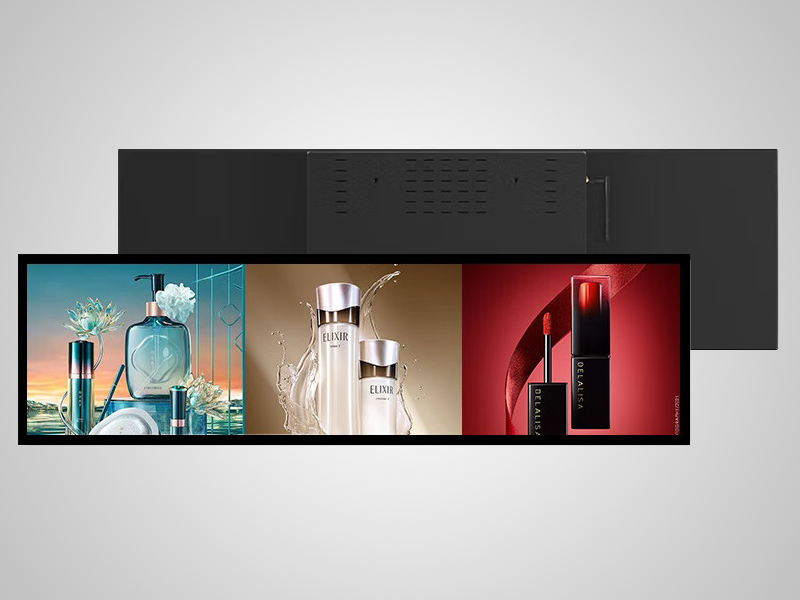

Ако три или више одговора фаворизују замену, то је генерално јаснији пут. Прегледајте цеоасортиман производаилиразговарајте са специјалистомо изворима. За контекст малопродаје и сигнализације,прилагођене ЛЦД конфигурације за малопродајне ознакечесто пружају бољу-економију на дуге стазе него директна замена као-за-слично.
Превентивно одржавање
- Контроле животне средине:Поставите у оквиру номиналног опсега температуре и влажности модула, користећи најгоре{0}}услове за планирање. У окружењима са високом{2}}влажношћу, затворена кућишта са верификованим ИП оценама су услов, а не мера предострожности.
- Управљање напајањем:Користите регулисано напајање са хардверском заштитом од пренапона. Избегавајте непрекидно покретање позадинског осветљења при максималној осветљености - прилагодљива контрола осветљења смањује хабање ЛЕД-а без видљивог утицаја на употребљивост.
- Планиране инспекције:Месечно - проверавајте лежиште конектора и потражите кондензацију. Тромесечно - покрените дијагностички тест и проверите напон напајања под оптерећењем. Годишње - проверавајте таласање напајања и прегледајте оптичке слојеве на раслојавање или старење поларизатора.

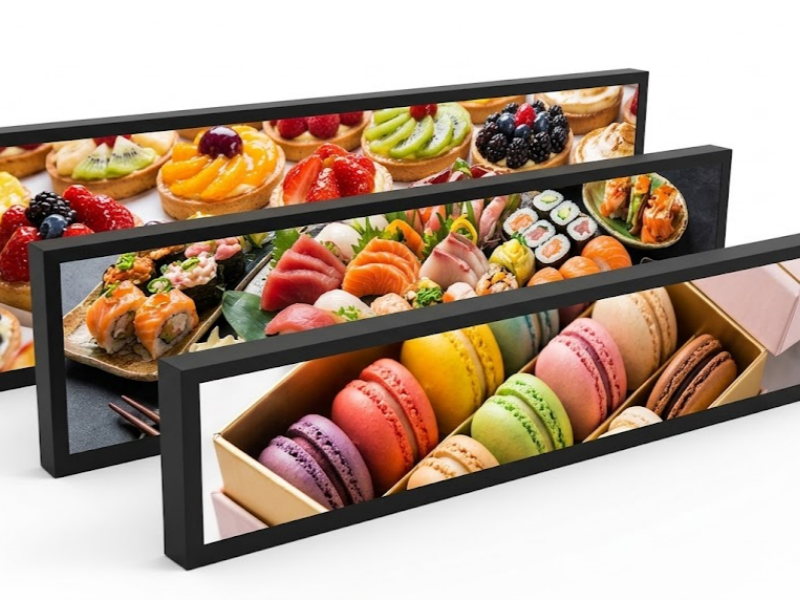

Засамоуслужни{0}}терминалпримене које се континуирано одвијају у окружењима са великим{0}}прометом, тромесечна провера је највећа-активност појединачног одржавања.Развучени ЛЦД екрани који се користе у окружењима супермаркетасуочавају са специфичном изложеношћу влази и хемикалијама за чишћење које стандардни распоред одржавања можда неће у потпуности решити.
Често постављана питања
Мој ЛЦД приказује бели екран - да ли је плоча покварена?
Није нужно. Бели екран је чешће неуспех у комуникацији или иницијализацији него физичко оштећење. Проверите конфигурацију протокола - брзину преноса, СПИ режим или И2Ц адресу - у односу на листу података модула. Ово је посебно важно након ажурирања фирмвера или замене плоче где подешавања можда нису пренета исправно.
Како да знам да ли је позадинско осветљење или ЛЦД панел отказао?
Осветлите батеријском лампом површину екрана под углом у мрачној просторији. Ако можете да видите бледу слику, панел даје исправан излаз и само позадинско осветљење није успело. Уопште нема слике испод батеријске лампе значи да је грешка у панелу, управљачкој плочи или на путу сигнала између њих.
Да ли се треперење дисплеја може поправити без замене модула?
У већини случајева да. Треперење је најчешће узроковано лабавим тракастим каблом, маргиналним лемним спојем или прекомерним таласањем напајања. Поновно постављање конектора и провера стабилности напона напајања под оптерећењем решавају већину притужби на треперење пре него што је потребна било каква замена компоненте.
Да ли је безбедно укључити екран који је био изложен влази?
Не. Дозволите модулу да се потпуно осуши у окружењу са ниском-влажношћу пре него што укључите напајање. Укључивање мокрог екрана ризикује корозију електрода и кратке спојеве који могу трајно оштетити плочу.
Зашто мој екран ради на клупи, али не ради на терену?
Повремени кварови{0}}само на пољу су скоро увек узроковани термичким ширењем на радној температури, вибрацијама{1}}индукованим прекидима конектора или кондензацијом током покретања. Поновите стварно окружење за примену - температуру, вибрације, влажност - током тестирања на клупи. За смернице о избору хардвера који доследније подноси захтевне услове,овај преглед опција ЛЦД екрана високих{0}}перформансипокрива разлике у спецификацијама које су најважније.
Закључак
Кварови ЛЦД модула су читљиви када знате шта да тражите. Тамна табла, треперећи екран, искривљени излаз - сваки се пресликава на листу вероватних узрока којом се може управљати, а структурирани дијагностички процес проналази стварну грешку брже од насумичне замене компоненти. Исти процес вам такође јасно говори када је поправка завршена и замена је прави одговор.
