Технологије производње транспарентних ЛЕД екрана
Кључне техничке спецификације
Опсег транспарентности
70% - 95%
Оптичка јасноћа постигнута напредним материјалима
Пикел Питцх
< 0.5mm
Нова технологија микро-ЛЕД низа
Животни век
100,000+ сати
У нормалним условима рада
Радна темп
-40 степени до +85 степени
Тестирано у екстремним условима

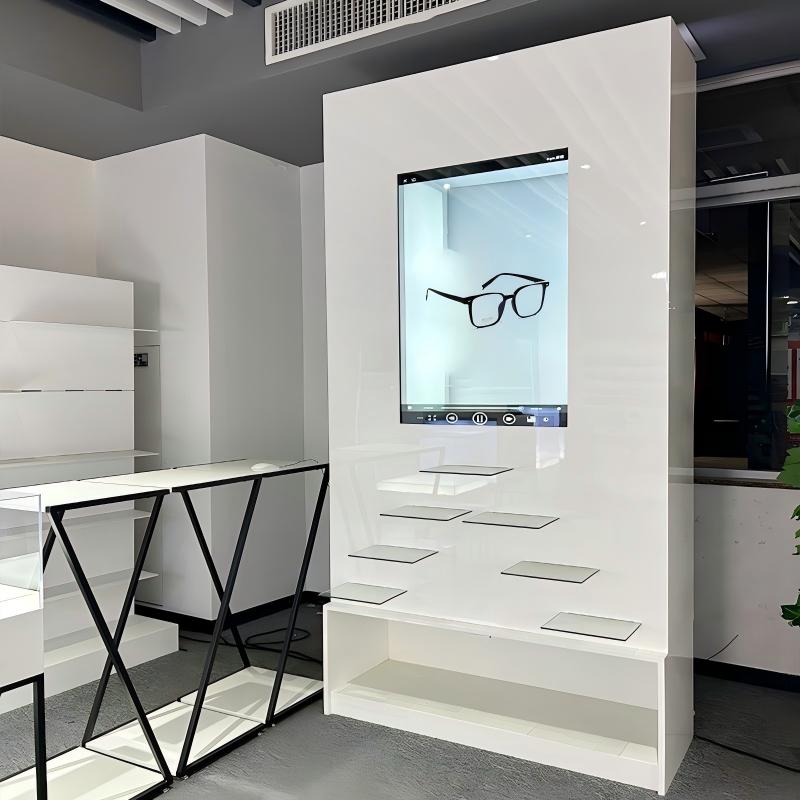

Увод у архитектуру транспарентног ЛЕД екрана
Транспарентни ЛЕД екран представља револуционарни напредак у технологији дисплеја, комбинујући оптичку јасноћу са могућностима дигиталне визуелизације. Ови софистицирани системи користе-најсавременије полупроводничке материјале и напредне производне процесе да би постигли нивое транспарентности у распону од 70% до 95% уз одржавање изузетног квалитета приказа.
Основна архитектура транспарентног ЛЕД екрана састоји се од микро-ЛЕД низова уграђених у оптички чисте подлоге, стварајући беспрекорну интеграцију између дигиталног садржаја и физичког окружења.
Инжењерска сложеност која стоји иза технологије транспарентног ЛЕД екрана укључује вишеструке интердисциплинарне приступе, укључујући науку о материјалима, оптичко инжењерство и производњу полупроводника. Модерни транспарентни дисплеји користе ултра-танке проводне слојеве, типично материјале на бази индијум-калај оксида (ИТО) или графена-, који се наносе путем магнетронског распршивања или процеса хемијског таложења паре. Ови проводни слојеви одржавају оптичку пропусност изнад 90% док обезбеђују неопходне електричне путеве за активацију пиксела.
Кључне архитектонске компоненте
Микро{0}}ЛЕД низови са димензијама наноразмера
Оптички чисте подлоге (стакло или полимер)
Ултра{0}}танки проводљиви слојеви (ИТО или графен)
Напредни материјали за инкапсулацију
Интегрисана контролна електроника
Оптицал Цларити
Постигнуто прецизним одабиром материјала и толеранцијама производње у наноразмери
Напредни процеси производње и избор материјала
Мануфацтуринг Воркфлов
Припрема подлоге
Ултра-материјали од чистог стакла или полимера се подвргавају чишћењу плазмом да би се уклонили органски загађивачи и створили оптимални површински услови.
Депозиција проводног слоја
Примена материјала на бази ИТО или графена{0}} путем магнетронског распршивања или процеса хемијског таложења паре.
Монтажа ЛЕД чипа
Напредни избор-и-постављање компоненти опреме са тачношћу од ±25 микрометара за прецизну униформност нагиба пиксела.
Процес везивања
Анизотропни проводљиви филм (АЦФ) или технике везивања жице ултра-финог корака стварају сигурне електричне везе.
Енкапсулација
Оптички прозирни лепкови (ОЦА) и течни оптички прозирни лепкови (ЛОЦА) пружају заштиту животне средине.
Контрола квалитета и тестирање
Аутоматизована оптичка инспекција и спектрофотометријска анализа обезбеђују доследна оптичка својства.

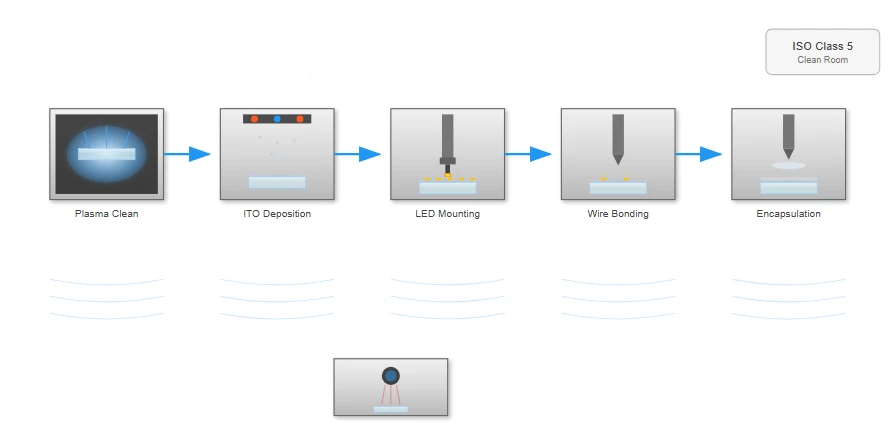

Производња чистих соба
Савремени објекти користе стандарде ИСО класе 5 са бројем честица испод 3.520 честица по кубном метру за честице величине 0,5 микрометара или веће.
Системи контроле квалитета
Више контролних тачака за контролу квалитета користи аутоматизовану оптичку инспекцију и спектрофотометријску анализу да би се обезбедила доследна оптичка својства.
Поређење материјала
| Материјал | Транспарентност | Цондуцтивити | Цост |
|---|---|---|---|
| Индијум калај оксид (ИТО) | 90-95% | Високо | Високо |
| Графен | 95-98% | Врло високо | Врло високо |
| Метал Месх | 85-90% | Врло високо | Средње |
| Сребрне наножице | 90-92% | Високо | Средње{0}}Висока |

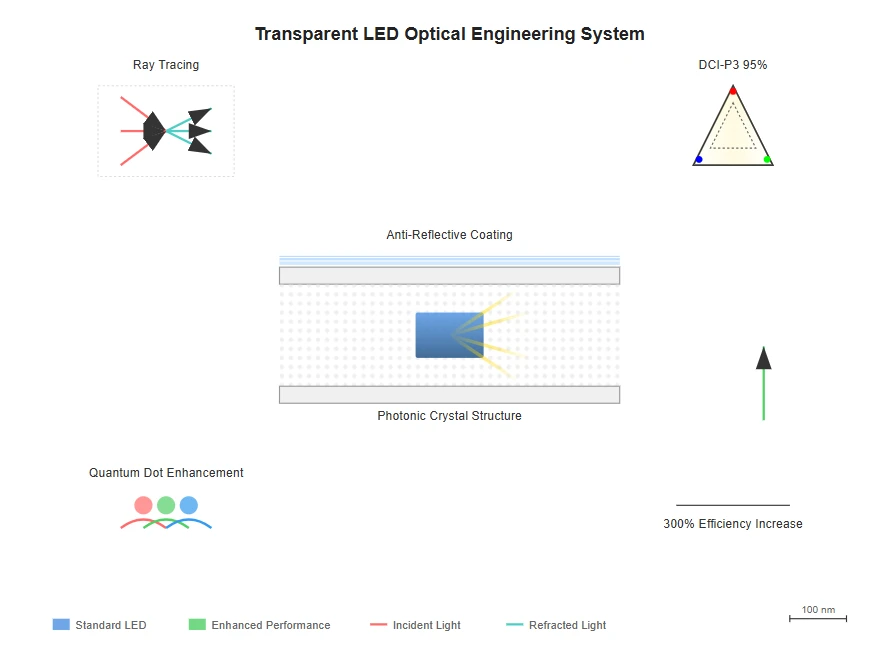

Оптички инжењеринг и системи за управљање светлом
Оптички дизајн система транспарентних ЛЕД екрана захтева софистицирано моделирање и симулацију како би се оптимизовала транспарентност и перформансе приказа.
Технике извлачења светлости
Напредне технике екстракције светлости побољшавају ефикасност транспарентних ЛЕД екрана тако што максимизирају излаз генерисаних фотона из полупроводничког материјала.
Фотонске кристалне структуре повећавају ефикасност екстракције светлости до 300%
Наноструктурно инжењерство
Структуре фотонских кристала, произведене литографијом електронским снопом или литографијом наноотиска, стварају периодичне варијације индекса преламања које потискују укупну унутрашњу рефлексију. Ове наноструктуре су прецизно пројектоване да одржавају транспарентност док усмеравају емитовану светлост ка области за гледање.
Праћење зрака и ширење светлости
Алгоритми за праћење зрака израчунавају ширење светлости кроз вишеструке материјалне интерфејсе, узимајући у обзир Френелове рефлексије, коефицијенте апсорпције и феномене расејања.
Анти-{0}}премази против рефлексије
Примена анти-превлака, обично више-слојних диелектричних слојева, смањује површинске рефлексије на испод 0,5% по интерфејсу.
Управљање бојама
Систем управљања бојама користи софистициране алгоритме калибрације који узимају у обзир јединствене спектралне карактеристике провидних подлога.
- Филмови за побољшање квантних тачака пружају проширени распон боја
- Постиже преко 95% ДЦИ-П3 простора боја
- Уски спектри емисије за високо засићене боје

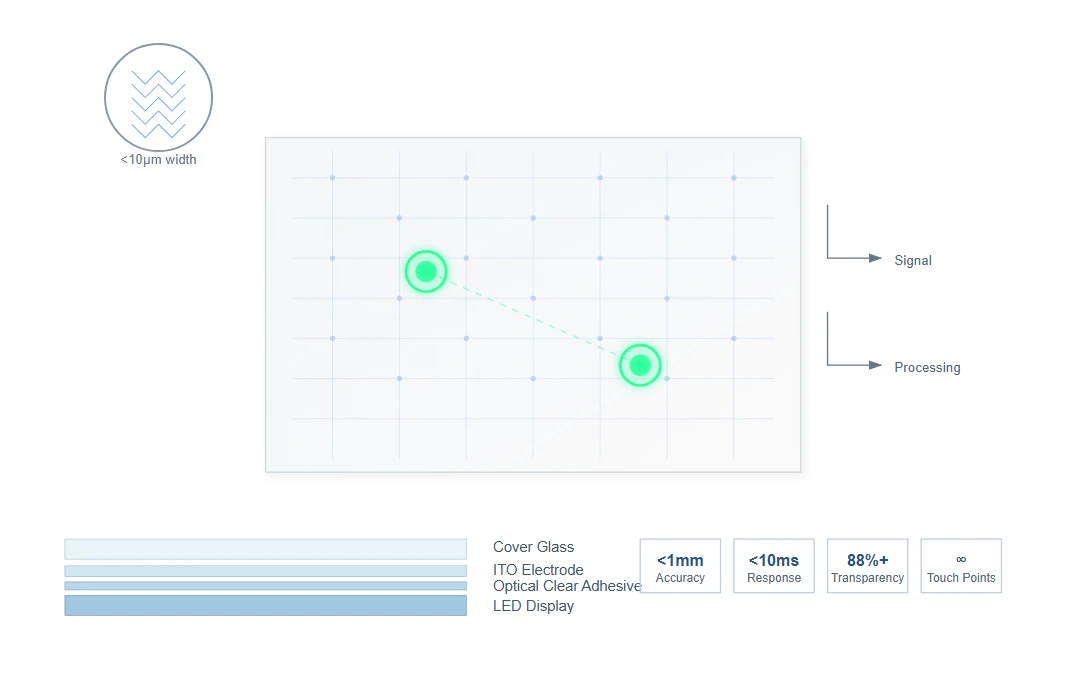

Технологије интеграције додира и системи сензора
Интеграција функционалности додира у прозирне склопове ЛЕД екрана захтева специјализоване сензорске технологије које одржавају оптичку јасноћу док обезбеђују прецизну детекцију положаја. Пројектовани капацитивни системи осетљиви на додир користе ИТО електроде са дијамантским- узорком са ширинама линија испод 10 микрометара, постижући визуелну транспарентност изнад 88% док подржавају детекцију више-додира са неограниченим истовременим додирним тачкама.
Процес узорковања електрода сензора користи технике фотолитографије са суб-микронском резолуцијом, обезбеђујући конзистентну осетљивост на додир на целој површини екрана.
Додирните Перформансе система
< 1mm
Додирните Прецизност
< 10ms
Време одговора
88%+
Транспарентност
Неограничено
Тоуцх Поинтс
Напредне технологије обраде додиром
Алгоритми за обраду сигнала
Напредни алгоритми праве разлику између намерних додирних уноса и сметњи у животној средини, користећи моделе машинског учења обучене на обимним скуповима података.
Системи за одбацивање дланова
Софистицирани алгоритми анализирају контактну површину, расподелу притиска и временске карактеристике да би направили разлику између предвиђених улаза и случајних контаката.
Форце{0}}Могућности сензора
Пиезоелектрични сензори или сензори за мерење напрезања мере микроскопске деформације у материјалу подлоге, обезбеђујући унос{0}}осетљив на притисак без угрожавања транспарентности.
Термички менаџмент и инжењеринг поузданости
Ефикасно управљање топлотом представља критично разматрање дизајна за системе са транспарентним ЛЕД екранима, јер прекомерно стварање топлоте може да угрози и перформансе и дуговечност.
Протоколи за испитивање поузданости
Протоколи за тестирање поузданости за производе са транспарентним ЛЕД екранима прате строге индустријске стандарде, укључујући ЈЕДЕЦ спецификације за полупроводничке уређаје и ИЕЦ стандарде за системе дисплеја. Ове свеобухватне процедуре тестирања обезбеђују минимални радни век који прелази 100.000 сати у нормалним условима рада.
Температура Цицлинг
Субјекти тестирања приказују екстремне промене температуре од -40 степени до +85 степени да би се обезбедила стабилност перформанси у радном опсегу.
Тестирање влажности
Излагање условима високе влажности (85% РХ на 85 степени) оцењује отпорност на улазак влаге и ефекте кондензације.
Механички стрес
Испитивање вибрацијама и ударним оптерећењем осигурава интегритет конструкције у условима транспорта и монтаже.
Енвиронментал Екпосуре
УВ зрачење и тестирање атмосферске корозије потврђују дуготрајну-трајност у спољашњим применама.

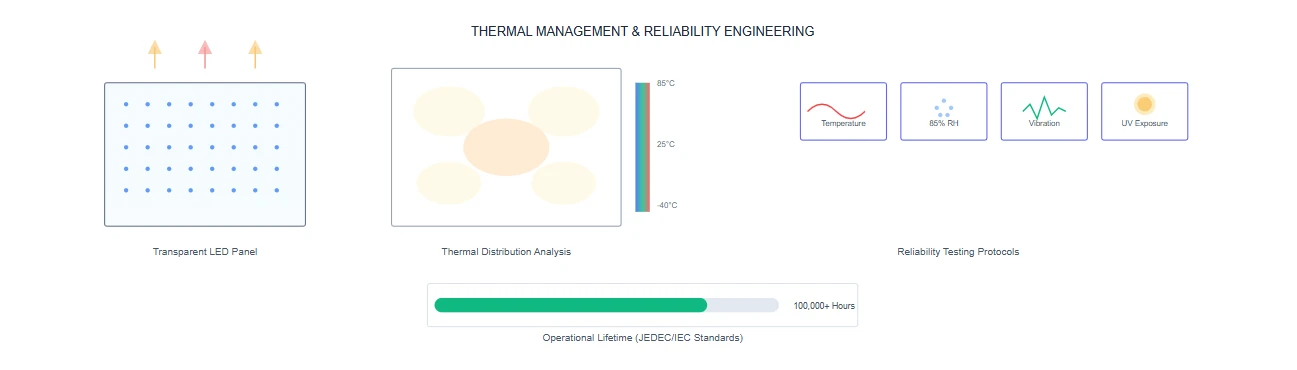

Анализа топлотне дистрибуције
Термално снимање открива топлотне обрасце преко површине екрана, омогућавајући инжењерима да оптимизују путеве одвођења топлоте уз одржавање транспарентности. Напредни системи за управљање топлотом обезбеђују уједначену дистрибуцију температуре, спречавајући вруће тачке које могу смањити перформансе или скратити животни век.
Стратегије управљања топлотом
Рачунарска динамика флуида
Напредна термичка симулација предвиђа расподелу температуре у различитим радним условима, омогућавајући оптимизацију стратегија одвођења топлоте.
Прозирни распршивачи топлоте
Графенски филмови и низови угљеничних наноцеви обезбеђују ефикасну бочну проводљивост топлоте уз одржавање оптичке јасноће, постижући топлотну проводљивост већу од 1000 В/м·К.
Пасивни системи хлађења
Стратешки позиционирани конвекцијски канали стварају ефекте димњака који побољшавају природну циркулацију ваздуха без потребе за активним компонентама за хлађење.
Динамичка термичка регулација
Интелигентни контролни системи прилагођавају испоруку снаге на основу термалних сензора, одржавајући оптималне радне температуре под различитим условима оптерећења.
Интеграција система и архитектура управљања
Цонтрол Арцхитецтуре
Управљачка архитектура користи дистрибуиране системе за обраду који управљају пикселским подацима, испоруком енергије и дијагностичким функцијама.
Поље{0}}програмабилни низови капија (ФПГА) за обраду-у реалном времену
Напредни алгоритми за скалирање слике и конверзију боја
Подршка за улазне резолуције до 8К при брзини од 120Хз+
Цоммуницатион Протоцолс
Диференцијална сигнализација велике{0}}брзине обезбеђује поуздан пренос података између компоненти система.
ЛВДС или В-би-Оне стандарди са брзинама података преко 10 Гбпс
Кодирање исправке грешке за интегритет података
Редундантне путање података за заштиту од грешке
Стопе грешке у битовима испод 10^-12 у нормалним условима
Управљање напајањем
Софистицирано управљање напајањем оптимизује потрошњу енергије уз одржавање перформанси.
Динамичка контрола позадинског осветљења смањује снагу до 40%
Више напонских домена са независном регулацијом
Фина{0}}контрола над различитим зонама приказа
Могућности праћења напајања и дијагностике
Методологије калибрације и осигурања квалитета
Колориметријска калибрација
Професионалне инсталације транспарентних ЛЕД екрана захтевају свеобухватне процедуре калибрације како би се обезбедио уједначен изглед на више панела и конзистентан учинак током времена. Колориметријска калибрација користи спектрорадиометре за мерење расподеле спектралне снаге сваке примарне боје на више нивоа сиве, стварајући детаљне профиле карактеризације.
Процес калибрације
1.Мерење спектралне расподеле снаге
2. Гама корекција и подешавање беле тачке
3. Мапирање и калибрација распона боја
4. Корекција уједначености преко површине екрана
5. Примена фактора компензације старења
6. Складиштење и примена података о калибрацији
Аутоматизована инспекција квалитета
Аутоматизовани системи за контролу квалитета користе технологију машинског вида за откривање недостатака на транспарентним ЛЕД екранима током производње. Камере високе{1}}резолуције снимају слике у различитим условима осветљења, док алгоритми вештачке интелигенције идентификују аномалије.
Детецтед Дефецтс
- Мртви или заглављени пиксели
- Честице контаминације
- Површинске огреботине
- Несавршености премаза
- Грешке у шаблону електроде
Могућности инспекције
- 99,9%+ детекција критичних кварова
- Слика испод{0}}микронске резолуције
- Осветљење са више-углова
- Аутоматска класификација кварова
- Статистичка контрола процеса
Будући развој и нове технологије
Еволуција технологије транспарентног ЛЕД екрана наставља да напредује кроз истраживање нових материјала и производних процеса.

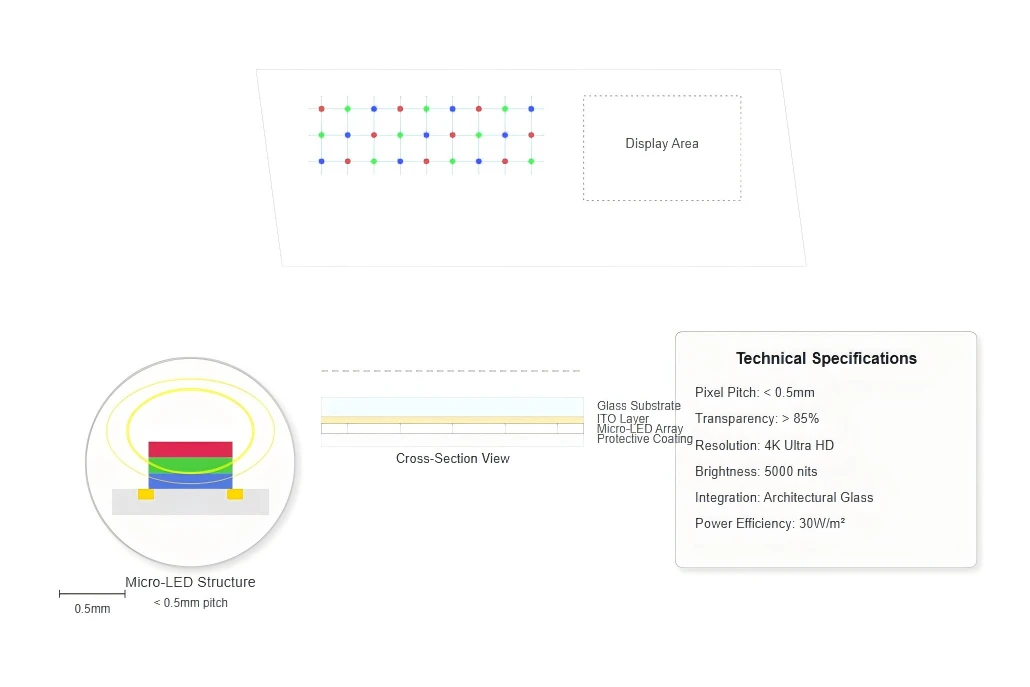

Микро{0}}ЛЕД низови
Нови развоји укључују микро-ЛЕД низове са размаком пиксела испод 0,5 мм, постижући скоро-невидљиву интеграцију у архитектонско стакло уз задржавање могућности приказа високе резолуције.

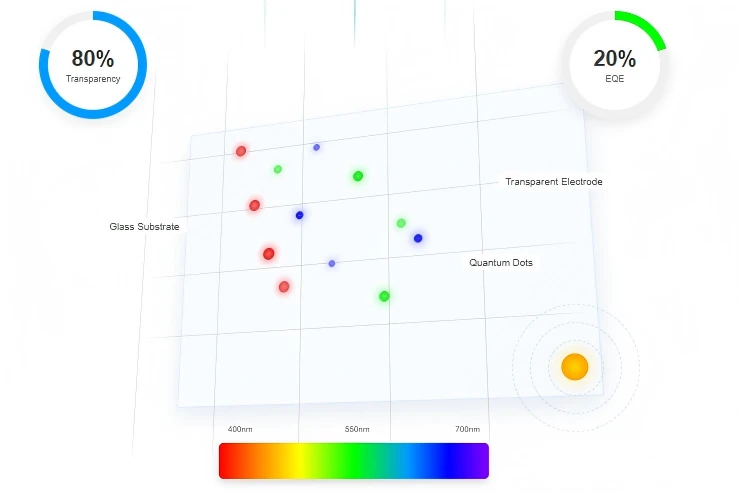

ЛЕД квантне тачке (КЛЕД)
КЛЕД технологија обећава побољшану ефикасност и чистоћу боја, са лабораторијским демонстрацијама које постижу екстерну кванту ефикасност која прелази 20% уз одржавање транспарентности изнад 80%.

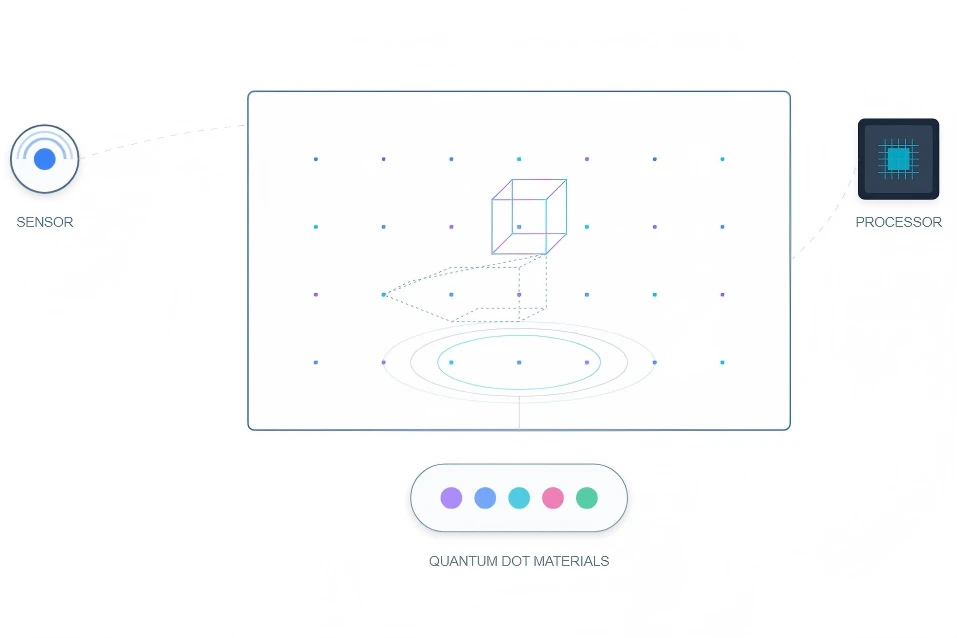

Интеграција проширене стварности
Интеграција могућности проширене стварности комбинује функционалност екрана са сензорима животне средине и просторним рачунарством, стварајући импресивна искуства мешане стварности.

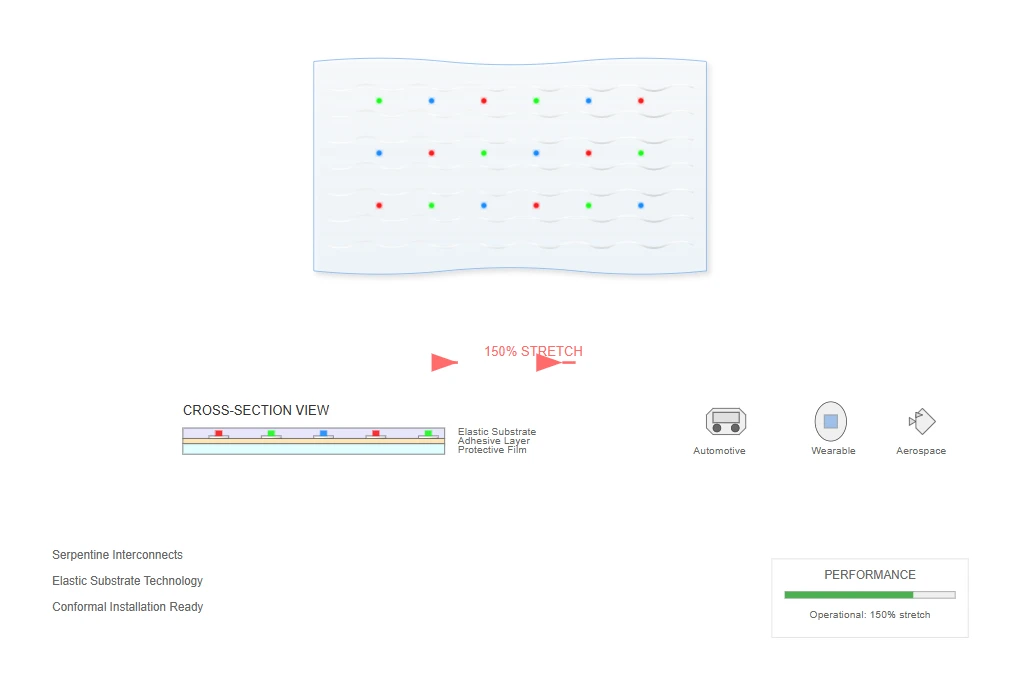

Флексибилни и растезљиви дисплеји
Истраживање флексибилних и растезљивих транспарентних дисплеја отвара нове могућности примене за закривљене и конформне инсталације. Ове технологије транспарентних ЛЕД екрана следеће-генерације користе еластичне подлоге и серпентинасте међуконекције које прихватају механичку деформацију уз одржавање електричне и оптичке функционалности.
Демонстрације прототипа су постигле однос растезања до 150% уз одржавање рада екрана, сугеришући будуће примене у аутомобилској, ваздухопловној и носивој електроници.
Кључне апликације
Аутомобилски дисплеји
Носива технологија
Флексибилни уређаји
Ваздушни интерфејси
Закривљена архитектура
Медицинска опрема
