Електронске налепнице на полицама (ЕСЛ) мењају начин на који трговци на мало управљају ценама. Процес инсталације одређује да ли продавница добија конкурентску предност или наслеђује скупо оптерећење одржавања.
Основе архитектуре система
ЕСЛ систем се састоји од четири међусобно зависне компоненте. Разумевање њихових односа спречава скупе грешке које тимови понављају.

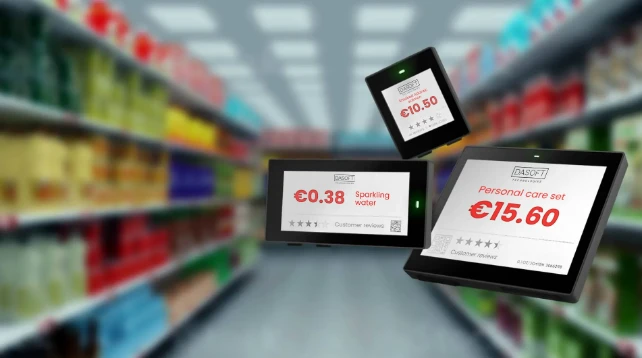

Елецтрониц Лабелскористе технологију електрофоретског приказа. Микрокапсуле које садрже наелектрисане црно-беле честице мигрирају под примењеним напоном, стварајући стабилне слике које остају без напајања. Ова физика омогућава век трајања батерије од 3-5 година у нормалним условима рада-Хансховова Небулар серија доследно достиже 5-годишњу границу, док неки јефтини кинески произвођачи једва успевају да дођу до 2,5 године. Величине екрана се крећу од 1,54 инча за стандардне ивице полица до 12,2 инча за промоције крајњег поклопца.

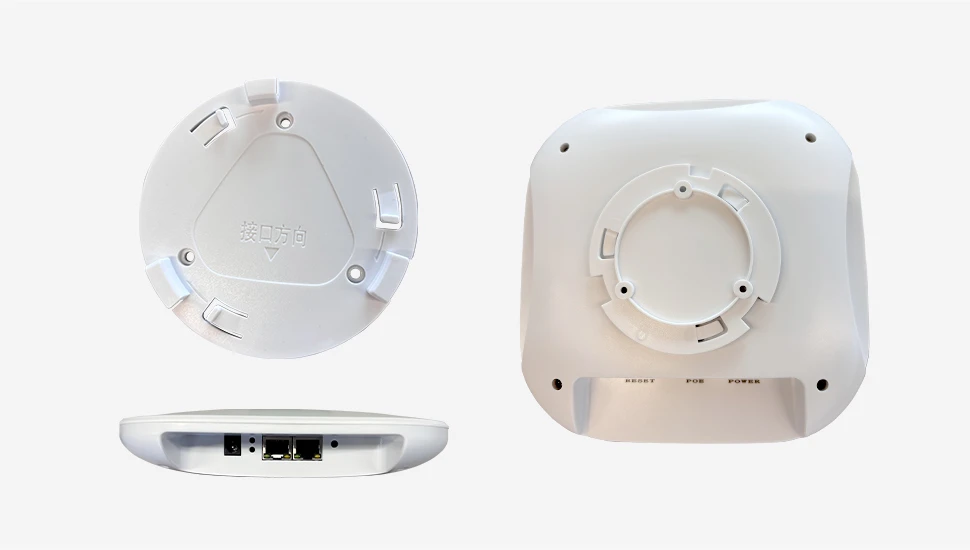

базне станице (приступне тачке)премостити мрежну инфраструктуру и бежичну комуникацију ознака. Систем ВУСИОН компаније СЕС-имаготаг ради на 2,4 ГХз, док Прицер користи власнички инфрацрвени/РФ хибрид у неким моделима. Свака базна станица управља стотинама до хиљадама ознака у оквиру свог радијуса покривености-СЕС-имаготаг тврди 15.000 по приступној тачки, али реалан број је 2.000-3.000 у густом малопродајном окружењу пре него што почну да се појављују неприхватљиве стопе пада.
Сервер за управљањеизвршава ЕСЛ софтверски стог. Одржава базу података производа, приказује шаблоне приказа, редове ажурира команде и евидентира системске догађаје. Примене у облаку су се значајно побољшале у последње три године. За већину продаваца испод 10.000 ознака, цлоуд је сада подразумевана препорука.

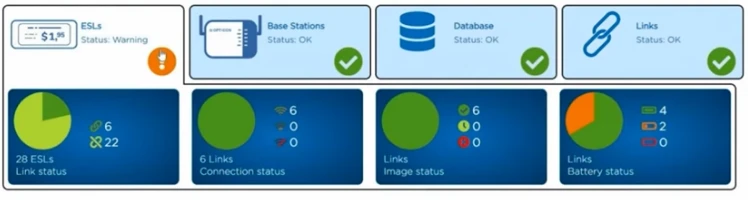

Софтвер за управљањепружа контролни интерфејс за регистрацију етикета, дизајн шаблона, заказивање садржаја и праћење система. Квалитет АПИ-ја веома варира између добављача. Прицерова АПИ документација је одлична. СЕС-имаготаг-ови су побољшани, али још увек постоје празнине. Неки од мањих добављача имају АПИ-је који изгледају као накнадна размишљања.
Истраживање локације: основа успешне инсталације
Према студији из 2022. коју је спровело Удружење лидера малопродајне индустрије, неадекватне анкете на сајтовима доприносе приближно 60% неуспеха у примени ЕСЛ-а који захтевају значајне прераде.
Потребно је ригорозно испитивањенајмање три сатаза продавницу од 2.000-квадратних метара.
Процена физичке средине
Планска документација

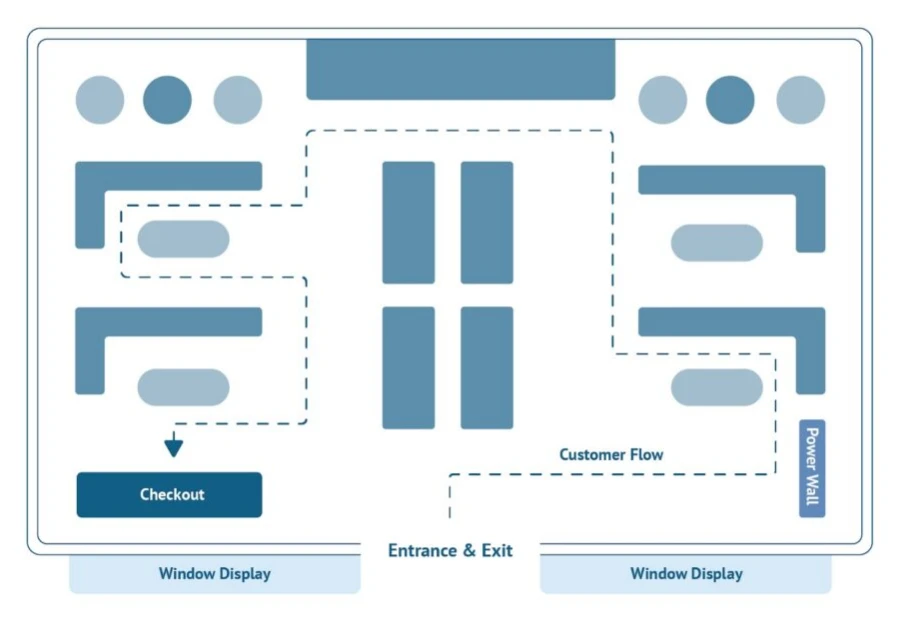

Набавите или направите детаљне тлоцрте који показују положај полица, оријентације, висине и грађевински материјал. Потребне информације укључују локације и типове расхладних уређаја, структурне стубове и зидове, варијације висине плафона и постојећу електричну и мрежну инфраструктуру.
Планове спратова које доставља продавница треба проверити. Једна Крогерова инсталација у Охају имала је предвиђени тлоцрт стар четири године и није показивао потпуну реновирање расхладног дела. Позиције базних станица захтевале су поновно планирање другог дана од инсталације. Та ситуација се може избећи уз одговарајућу проверу.
Класификација полица
Сваки тип полица се понаша другачије за РФ сигнале, а разумевање шта постоји у продавници је неопходно пре наручивања хардвера за монтажу.
Стандардне металне гондоле-хлеб и путер у већини малопродајних објеката-изазивају умерено слабљење сигнала. Шипке овде добро раде; Прицер-ови клипови К-серије и СЕС-имаготаг-ови СмартТАГ клипови су показали доследан успех.Жичане полице за корпеје заправо лакше радити јер отворени дизајн ствара минималне РФ сметње. Адаптери за куке су ефикасни, мада проблеми са вибрацијама могу да се јаве у областима са великим{1}}прометом где купци стално грабе предмете.
Стаклене витринесу једноставне-мало пригушење и раде на лепљење или магнетну монтажу. 3М ВХБ трака је пожељна за трајне инсталације јер се не помера током времена.Фрижидери са затвореним вратима-ово је конфигурација која узрокује неуспехе пројекта. Јако слабљење се јавља кроз стакло и метални оквир. Само спољни магнетни носач. Не треба покушавати интерно пласирање без обзира на гаранције добављача. Стопе пада су увек неприхватљиве са интерним пласманом.
Јединице замрзивачасу још гори. Интерно постављање се не препоручује. Период. Експериментисање са проширивачима домета, специјалним антенама и репозиционирањем није дало поуздане резултате. Монтирајте споља или не монтирајте уопште.
Анализа РФ окружења

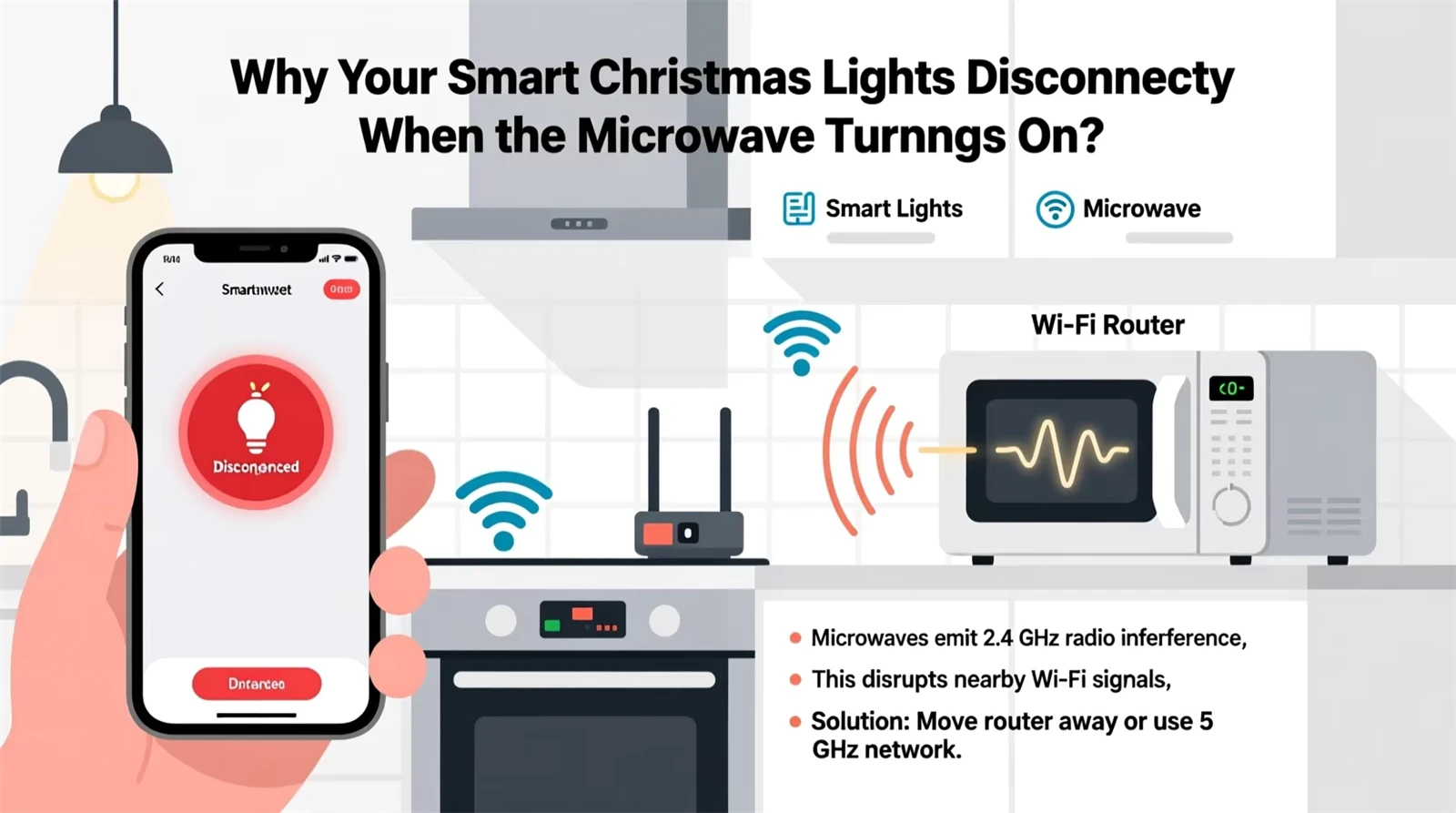

Документујте све 2.4ГХз емитере. ВиФи приступне тачке су очигледне-доделе канала за снимање. Али не заборавите Блуетоотх сигнале (све чешће за аналитику купаца), бежичне сигурносне камере, микроталасне пећнице у собама за одмор и ИоТ сензоре.
Неки ЛЕД системи осветљења-нарочито паметни/повезани-генеришу довољно буке од 2,4 ГХз да изазову повремене кварове при освежавању. Инсталација једне Таргет продавнице захтевала је два дана решавања проблема пре него што је идентификована корелација са њиховим новим системом контроле осветљења. Проверите све.
Приступ из уџбеника укључује прорачуне губитака на путу са формулама као што су ПЛ(д)=ПЛ(д₀) + 10н лог₁₀(д/д₀) + Ксσ. У пракси, груба правила се уче и затим потврђују тестирањем. Металне гондоле смањују домет на можда 12-15 метара по базној станици. У близини фрижидера, исеците то на пола. Иза бетонских стубова потребан је вид--или наменска базна станица. Тест хода{12}}о коме ћемо касније говорити – заправо говори да ли покривеност функционише.
Планирање количине етикета
Бројите СКУ-ове по линеарном метру простора на полицама за свако одељење. Намирнице обично имају 8-12 СКУ-а по метру. Здравље и лепота су свуда на месту-стандардне полице у апотекама могу бити 15-20, али екран у стилу Сепхора може да погоди 40+. Електроника ради ретко на 3-6 по метру. Одећа слична на 4-8.
Помножите са укупном дужином полице по одељењу. Додај5% непредвиђенихза представљање нових производа-или10%ако продавац ради честе промене планограма.
За дистрибуцију величине, већина имплементација заврши около60-70% малих етикета (1,54"), 15-20% средње (2,13"), а остатак је подељен између 2,9" и већих величина. Продавци у почетку стално наручују мање од 2,9", а затим се враћају по још. Промотивни дисплеји подстичу маргину, а менаџери продавница желе веће етикете за та места. Буџет сходно томе.
Мрежна инфраструктура
Количина базне станице
Теоријска покривеност у слободном простору је 25-30 метара. Тај број је бескористан у правој продавници. Са металним полицама реалан распон је10-15 метара. Зоне хлађења падају на5-8 метара.
Стварни прорачун није компликован. Поделите под на зоне према врсти препрека, примените реалан радијус покривености за сваку зону, сумирајте потребне базне станице, а затим додајте20% вишак. Та редундантност је оно што одржава стопу успешности освежавања изнад 99% и спречава хитне позиве у поноћ када базна станица умре.
Продавница од 2.000 квадратних метара се покварила овако: стандардна трговачка површина заузимала је око 1.400 квадратних метара и биле су потребне 4 базне станице. Расхладни део од 400 квадратних метара захтевао је 3 базне станице због смањеног домета. Малој-козметичкој области велике густине била је потребна сопствена базна станица. Укупно је дошло до 8, а са вишковима ред је био за 10.
Продавачка ознака-СЕС-имаготаг у овом случају-навела је 6. Нису погрешили са становишта чистог покривања. Али 6 базних станица би испоручило можда 97% стопе освежавања. Примена од 10 јединица доследно достиже 99,5%+. Тих 2,5% разлике значи да се 75 етикета не ажурира за викенд распродају у продавници са 3000 етикета. Додатни трошак хардвера је оправдан.
Пласман
Монтирајте између3,0-4,0 метараизнад нивоа пода. Ниже од тога и препреке на полицама убијају покривеност. Губи се више и јачина сигнала до-налепница на полици-које су често брзи-СКУ-ови којима су потребна поуздана ажурирања.
Хоризонтално, позиционирајте на раскрсницама пролаза где јасне линије видљивости постоје у више праваца. Никада не монтирајте директно изнад расхладних јединица. Сама сметња компресора ће изазвати проблеме.

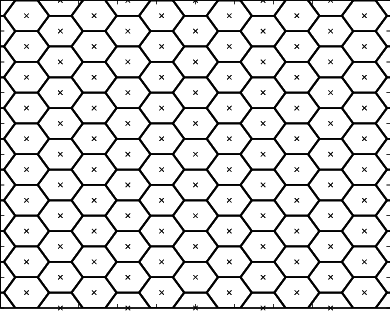

Распоредити у ашестоугаони решеткасти узорака не квадрат. Хексагоналне ћелије дају отприлике 13% бољу покривеност подручја са истим бројем базних станица. Ово је мерено у вишеструким применама.
Прекидачи и каблови

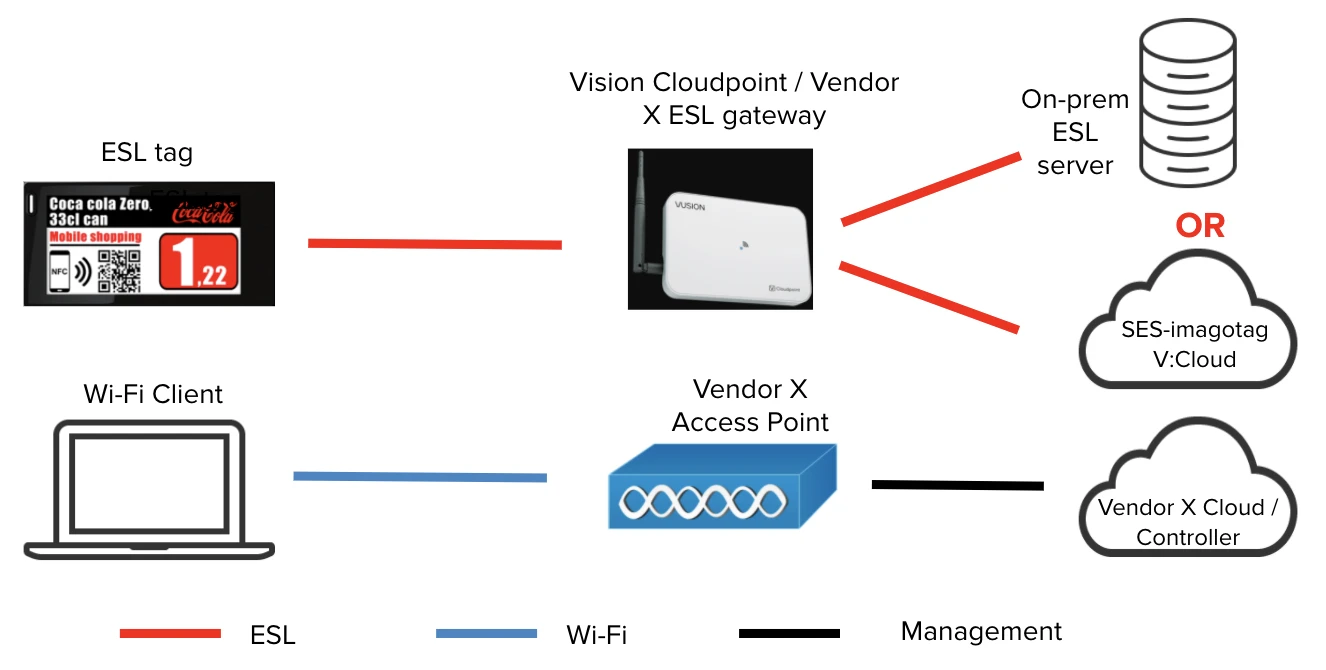

ПоЕ+ прекидачису потребни -802.3ат са најмање 25,5 В по порту. Користите гигабит, а не Фаст Етхернет. Подаци о слици за веће етикете ће бити уско грло на везама од 100 Мбпс. Набавите управљани прекидач за ВЛАН сегментацију и КоС. Број портова треба да буде број базне станице плус 30% простора за будуће проширење.
За каблирање,Цат6 или 6А оклопљени, 90 метара максималног трчања по ТИА-568, држите 30 цм раздаљине од каблова за напајање на паралелним линијама. Користите цев или носач каблова, посебно у продавницама где је видљива инфраструктура плафона. Ништа од овога није специфично за ЕСЛ-—то је стандардна добра пракса мрежне инсталације.
Инсталација базне станице
Потребни алати и материјали

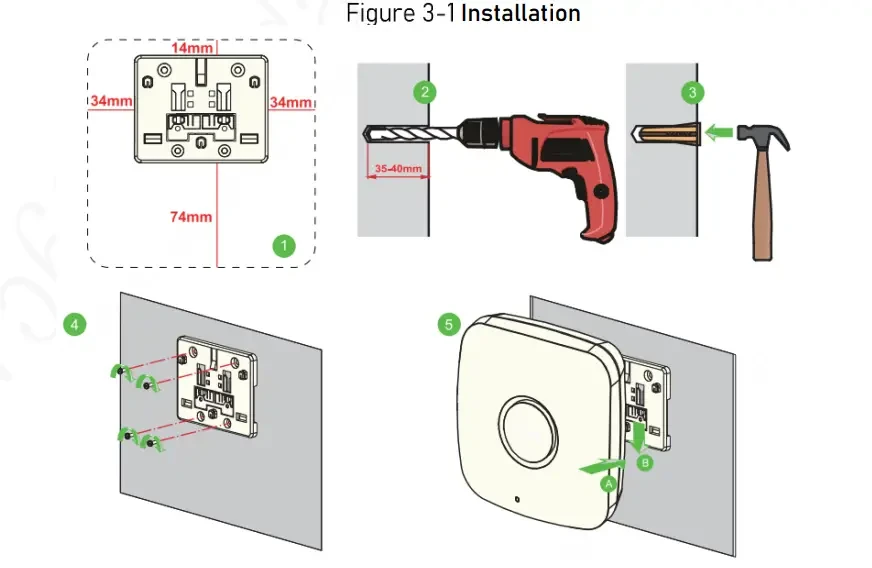

Електрична бушилица са функцијом чекића, бургије за зидање од 8 мм (понесите резервне јер их бетон на плафону изгриза), алат за пресовање каблова, тестер каблова, ласерски даљиномер, либела, момент одвијач. За материјале: монтажне конзоле-достављене од стране добављача (не замењују), експанзионе анкере, Цат6 патцх каблове у различитим дужинама, УВ-везице за каблове отпорне и налепнице за каблове.
Ознаке каблова нису опционе.
Процедура инсталације
Пренесите координате базне станице са планирања на физичке локације помоћу ласерског мерача удаљености. Означите рупе за монтажу. Снимите фотографије у овој фази-када клијент пита зашто је базна станица на одређеној локацији шест месеци касније, документација чува аргументе.
Избушите рупе, уметните анкере, учврстите држаче, проверите ниво, обртни момент према спецификацији (обично 2-3 Нм за М6 у анкере). Провуците мрежни кабл од ПоЕ прекидача до сваке позиције, остављајући сервисне петље од 1 метра на сваком крају. Осигурајте каблове у интервалима од 1 метар и означите оба краја.
Тестирајте сваки кабл пре монтирања базне станице.Завршите помоћу РЈ45 према стандарду Т568Б, а затим тестирајте континуитет и додељивање пинова. Документ о резултатима.
Када су каблови верификовани, повежите се са базном станицом, монтирајте на носач, проверите да ли ЛЕД за напајање светли што указује на успешан ПоЕ преговор. Забележите МАЦ адресу и физичку локацију. Јединица би се требала појавити у софтверу за управљање у року од 60 секунди. Ако није, прво проверите завршетак кабла - 90% времена када је проблем, а не неисправна јединица.
Инсталација етикете
Пре{0}}Припрема за инсталацију
Ознаке се испоручују у режиму дубоког спавања. Активација се разликује од произвођача и то је изазвало више изгубљеног времена него скоро било који други проблем.СЕС-имаготагкористи притиснуто дугме-задржите удубљено дугме 3-5 секунди док ЛЕД не трепће.Прицерознаке се аутоматски-буде када открију важећи сигнал базне станице.Хансховуглавном користи уклањање картице батерије.Солумзахтева магнетну активацију пролаза преко одређене области сензора.
Начин активације треба да буде познат пре дана инсталације. Тимови су губили сате јер се нико није потрудио да унапред прочита процедуру активације.
Регистрација серијевреди времена за подешавање. Извезите серијске бројеве из документације за отпрему, увезите у софтвер за управљање, унапред-доделите кодове локација. Ово скраћује-време инсталације налепнице за око 40%. Групни увоз СЕС-имаготаг-а ради глатко. Хансхов захтева специфично ЦСВ форматирање које није добро документовано-позовите њихову подршку за шаблоне ако стандардни увоз изазива грешке.
Методе везивања
За планирано распоређивање са унапред{0}}додељеним позицијама,секвенцијално везивањеради добро. Техничар иде на назначену позицију, скенира бар код етикете, систем потврђује унапред-додељено везивање, техничар монтира, ажурира системске редове. Искусни инсталатери на овај начин погоде 80-100 етикета на сат.
Везивање-у реалном временуима смисла када планограми нису финализовани. Скенирајте бар код производа на полици, скенирајте бар код етикете, систем креира везивање у ходу. Спорије на 50-70 етикета на сат, али понекад неопходно.
Булк биндингпреко ЦСВ отпремања је најбрже када су доступни чисти подаци. Темељно потврдите пре отпремања.
Физичка монтажа
Већина малопродајних полица користи Ц{0}}канал или Т-канал шине на ивицама полица. Уобичајени профили суДБР 39(висина 39 мм, типична за европске хипермаркете као што је Царрефоур),ХЛ 30(30 мм, уобичајено у северноамеричким намирницама) и различите ширине траке података у малопродаји у магацину. Ускладите копчу са профилом, уметните језичке у отвор шине, притисните надоле док клизите напред, отпустите. Затезање опруге га закључава на месту. Уверите се да је ознака отпорна на хоризонтално клизање-коју ће клијенти стално ударати.
За металне површине без шина или спољну монтажу на расхладне кутије,магнетни носачирад кроз стакло дебљине до око 6 мм. Овако се поступа са затвореним расхладним коферима. Прво очистите површину изопропил алкохолом.
Монтажа лепкомна стаклу, пластици или дрвету је у суштини трајна. 3М ВХБ трака ствара индустријске-везе. Уклањање захтева топлотни пиштољ и растварач лепка, а вероватно је оштећење површине. Уверите се да клијент то разуме пре употребе лепка.
Редослед инсталације
Попуните све ознаке у зони покривености једне базне станице пре него што пређете на следећу. Ово омогућава тренутну верификацију и спречава инсталатере да креирају РФ сенке које блокирају ажурирања већ-инсталираних ознака.
Приоритетни редослед:завршне капице и промотивни дисплеји прво (највећа видљивост, руководство продавнице то посматра), друга одељења по ободу (најдуже кабловске линије, рано откривање проблема са инфраструктуром), треће гондоле у центру (највећа густина, највише понављања), специјалне области последње (сачувајте незгодан рад на хлађењу за време када тим има ритам).
За распоређивање преко 3000 ознака, структура тима је важна. Један супервизор који управља токовима посла и управља комуникацијом за управљање радњом. Две особе на скенирању/повезивању са мобилним уређајима. Четири инсталатера врше физичку монтажу. Један верификатор који потврђује тачност приказа и документује проблеме. Ова конфигурација се одржава400-500 етикета на сат. Искусни тимови могу да постигну 600+, али не планирају буџет под тим темпом.
Конфигурација система
Интервали ажурирања
Ово је разлика између трајања батерије и одзива{0}}.
Подешавање да се све ажурира сваких неколико минута звучи одлично док се налепнице не замене после 18 месеци уместо 4 године. Ознака која се ажурира сваких 5 минута се отприлике исцрпљује8 пута брженего један у циклусу од 2 сата. Један ланац прехрамбених производа подесио је цело одељење производа на 5-минутна ажурирања јер су се цене често мењале, а затим је две године касније морао да замени 400 етикета.
Разуман приступ: користитеИнтервали од 1-2 сатакао подразумевано за већину ставки. Премести у15-30 минута ажурирањаза категорије са честим променама цена као што су производи или конкурентни намирнице. Резервишите агресивнеПодешавање 1-5 минутаза одређене СКУ-ове током одређених промоција, а не као општа политика.
Избор канала
Опсег од 2,4 ГХз има 14 канала, али само1, 6 и 11се не-преклапају у ФЦЦ регионима. Испитајте постојећу примену ВиФи мреже и изаберите ЕСЛ канале да бисте минимизирали преклапање. Ако је ВиФи на каналима 1 и 6, ставите ЕСЛ на 11. Већина ВиФи система предузећа може да се прилагоди-координира са ИТ тимом клијента, а не само да ради око њих.
Покрените снагу преноса на средњој (10-15 дБм). Повећајте само ако празнине у покривености и даље постоје након оптимизације позиционирања. Повећање повећава сметње са другим системима од 2,4 ГХз, укључујући сопствени ВиФи у продавници.
Дизајн шаблона

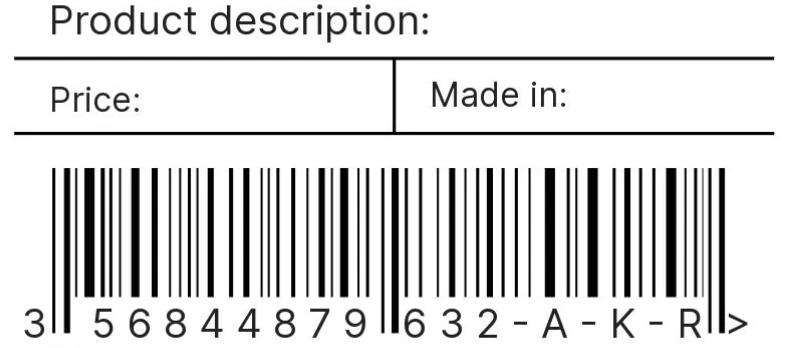

Цена треба да буде највећи елемент-минимални фонт од 48 тачаказа читљивост на удаљености од 1 метар. Назив производа секундарно. Бар код величине за поуздано скенирање,најмање 80% увећањаза ЕАН-13. Јединичне цене су законски обавезне у ЕУ и многим америчким државама, па проверите локалне захтеве. За промотивне заставе су потребне контрастне боје на дисплејима у три боје; имајте на уму да се црвена приказује као сива на монохроматским етикетама, па дизајнирајте у складу са тим.
Интеграција
Два начина за повезивање са пословним системима.Пусх моделима ЕРП или ПОС слање ажурирања цена преко АПИ-ја када дође до промена -синхронизација у реалном-времену, али захтева измену изворног система.Повуците моделима упит ЕСЛ сервера по распореду-једноставнији за имплементацију, али уводи кашњење између промене цене и ажурирања етикете.
За намирнице и електронику где се цене често мењају, притисак је вредан напора интеграције. За окружења са стабилним ценама као што су продавнице хардвера, пулл ради добро.
Директна веза са базом податакаје такође опција-упитати табелу производа за записе измењене од последње синхронизације. Увек се повежите на реплику, а не на производњу. Лоше написан ЕСЛ упит срушио је ПОС систем током Црног петка при једној инсталацији.
Стварни АПИ позиви и упити базе података су једноставни РЕСТ постови и СКЛ одабири. Изазов је квалитет података и руковање грешкама, а не сама техничка интеграција.
Тестирање и валидација
Тест ходања
Поставите пробне налепнице широм продавнице, укључујући позиције на границама покривености-крајем пролаза, угловима, иза стубова, близу и унутар зона за хлађење. Активирајте истовремено ажурирање свих тестних ознака. Свака ознака која се не ажурира у року од 5 минута указује на недостатак покривености. Поправите ово пре него што наставите.
За детаљнију анализу користите алатке за РФ истраживање или уграђену{0}}дијагностику ЕСЛ система за мапирање јачине сигнала. Прихватљив РССИ је-70 дБм или јаче. Између -70 и -80 дБм је маргинално-радиће, али очекујте повремене кварове. Слабији од -80 дБм је неприхватљив. СЕС-имаготаг приказује РССИ по етикети у њиховој дијагностици. Хансхов захтева посебан алат за анкетирање.
Функционално тестирање
Покрените потпуно-освежавање продавнице. Циљни показатељи:99% успеха из првог покушаја, 99,9% након аутоматског поновног покушаја, завршетак испод 15 минута за продавнице испод 5.000 етикета. Ако се ови бројеви не погоде, постоји проблем покривености, проблем сметњи или неисправан хардвер. Не одјављујте се док се не достигну прагови.
Извуците насумични узорак од 5% и проверите да приказане цене одговарају изворном систему.Нулта толеранција на одступања.Свако неподударање указује на грешку у везивању или неуспех интеграције.
За стресно тестирање, симулирајте флеш продају ажурирањем 50% етикета истовремено. Проверите да ли систем и даље реагује и да ред обрађује чисто. Такође тестирајте прелазак на грешку-одспојите једну базну станицу током активног циклуса ажурирања и потврдите да погођене ознаке преузимају покривеност са суседних јединица. Ово потврђује да вишак од 20% заиста функционише.
Када ствари крену наопако
Ова питања се понављају.
Ознаке не реагују:ако ЛЕД никада не трепће, батерија није активирана-поновите секвенцу активације. ЛЕД трепери, али нема промене приказа значи да је ознака вероватно ван домета. Делимична или искривљена ажурирања екрана указују на РФ сметње-пробајте различите канале и потражите конкурентске изворе од 2,4 ГХз. Стари садржај који се неће ажурирати скоро увек је обавезујући проблем у софтверу за управљање.
Проблеми са базном станицом:нема ЛЕД индикатора напајања значи да ПоЕ не преговара-проверите да порт комутатора заиста подржава ПоЕ+ и проверите завршетак кабла. Напајање, али без регистрације софтвера је конфигурација мреже-Додељивање ИП адресе, правила заштитног зида, подешавања ВЛАН-а. Повремени кварови у једној зони сугеришу граничну покривеност те базне станице. Све ознаке у зони истовремено отказују обично значи да је сама базна станица умрла.
Проблеми на{0}}системском нивоу:ажурирања у реду чекања, али не достижу ознаке, указује на прекид комуникације између сервера и базних станица-проверите мрежну путању и поново покрените ЕСЛ услуге. Погрешне цене упркос тачним изворним подацима значе да је синхронизација интеграције прекинута-копање по АПИ евиденцијама. Спор одговор указује на перформансе базе података, посебно на већим применама. Повезивања која нестају сугеришу да се оштећени подаци-одмах враћају из резервне копије.
Кеепинг Ит Руннинг
Не постоји универзални програм одржавања, али игнорисање одређених ствари изазива проблеме.
Даилинадгледање треба да буде аутоматизовано путем системских упозорења за ванмрежне ознаке, слабу батерију и неуспела ажурирања.Недељно, прегледајте извештаје о статусу етикете и истражите било шта ван мреже дуже од једног дана.Месечно, физички прегледајте етикете у прашњавим областима-пекарска одељења су озлоглашена-и проверите тачност на лицу места{2}}.Годишње, прегледајте да ли су промене изгледа продавнице утицале на покривеност базне станице и планирајте замену батерија.
На батеријама: налепнице се не{0}}поправљају, тако да се цела јединица замењује када се батерија испразни. Не чекајте неуспехе. Када 10% возног парка покаже упозорења о ниској батерији, наручите замену. Хитне поруџбине коштају више, а мртве етикете током промоција стварају проблеме.
Деплоимент Сцале
Мала распоређивањаиспод 500 ознака потребне су 1-2 базне станице, дан инсталације са две особе и хостинг у облаку. Добри почетни пројекти за тимове који су нови у ЕСЛ-у.
Средње применеод 500 до 3.000 етикета захтевају 3-8 базних станица, 2-4 дана са тимом од 4-6 особа и стварно планирање пројекта.
Продавнице великог форматаса 3.000-15.000 ознака се разликују. Планирајте 8-25 базних станица, 1-2 недеље, тимове од 8-12 и локалне сервере ради поузданости. Фазна имплементација и посвећено управљање пројектима постају неопходни.
Размера предузећапреко 15.000 етикета-водећих, великих супермаркета-значи 25+ базних станица, 2-4 недеље, 15+ тимова особа са специјализованим улогама и редундантном инфраструктуром. Добијте искусну помоћ за прво примену на овом нивоу.
Контролна листа за осигурање квалитета
Пре почетка:Истраживање локације је завршено фотографијама, мапиране РФ сметње, означене позиције базних станица, верификована мрежна инфраструктура, потврђене количине на етикети уз непредвиђене ситуације, тим обавештен, менаџмент продавнице обавештен.
Током инсталације:базне станице на исправној висини, каблови тестирани пре завршетка, свака базна станица је потврђена на мрежи пре преласка на следећу, активације верификоване, везе потврђене, тестови освежавања зоне пролазе 99%+, отклоњене недостатке у покривености.
Након завршетка:потпуно освежавање продавнице испод 15 минута, постигнута стопа успеха од 99,9%, ревизија тачности цена је прошла, интеграција верификована, особље обучено, документација испоручена, контакти за подршку потврђени, распоред одржавања успостављен.
